電動機の性能向上に整流子端ブラケットが不可欠な理由

電気モーターの信頼性について議論するとき、整流子端金具最も見落とされがちですが、不可欠なコンポーネントの 1 つです。でユナイテッド、高品質の整流子エンド ブラケットがベアリングのアライメント、ローターの安定性、熱放散、および DC モーターとユニバーサル モーターの全体的な寿命に直接影響を与えることを私たちは理解しています。産業機器、家庭用電化製品、自動車システム、電動工具のいずれで使用される場合でも、適切なエンドブラケットを選択することは、運用効率とメンテナンスコストに大きく貢献します。

目次

• 整流子端金具とは何ですか?
• なぜ重要なのでしょうか?
• 共通の材料
• 製造工程
• 代表的な用途
• 正しいものを選択する方法
• 比較表
• メンテナンスのヒント
• よくある質問
• 結論

整流子端金具とは何ですか?

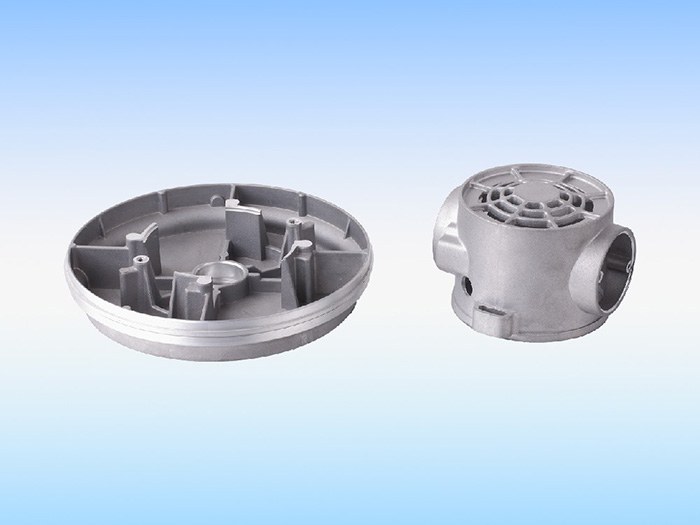

整流子端ブラケットは、電気モーターの整流子側に取り付けられる精密設計の構造部品です。多くの DC モーター設計において、ベアリングをサポートし、シャフトのアライメントを維持し、モーター内部コンポーネントを保護し、ブラシやその他のアセンブリに安全な取り付けポイントを提供します。

単純なハウジング部品とは異なり、エンドブラケットはローターの位置決めとベアリングの精度に直接影響します。わずかな寸法の誤差でも、振動が増加したり、過度の騒音が発生したり、モーター効率が低下したりする可能性があります。

整流子端ブラケットがなぜそれほど重要なのでしょうか?

最新のモーターは、ますます厳しい条件下で動作します。高い回転速度、連続運転、コンパクトな設計では、すべてのコンポーネントが優れた精度を維持する必要があります。

• ベアリングの位置決めを正確にサポートします。
• シャフトの同心度を維持します。
• 振動や作動音を低減します。
• 冷却効率が向上します。
• 内部の電気部品を保護します。
• モーター全体の耐用年数を延ばします。

これらの機能が適切に達成されると、メーカーは故障の減少、メンテナンスの軽減、顧客満足度の向上という恩恵を受けます。

使用される一般的な材料

材料の選択は、動作温度、機械的強度の要件、耐食性、および製造コストによって異なります。

高品質の整流子端金具はどのようにして作られるのでしょうか？

精密な製造は、信頼性の高いモーター コンポーネントの基礎です。すべての製造段階は、寸法精度と製品の一貫性に影響を与えます。

1. エンジニアリング設計とCADモデリング。
2. アプリケーション要件に基づいた材料の選択。
3. 鋳造またはダイキャスト。
4. 重要な寸法を実現する CNC 加工。
5. 腐食防止のための表面処理。
6. 精密検査。
7. 組み立てテスト。
8. 最終的な品質検証。

自動マシニング センターと厳格な品質管理システムを採用しているメーカーは、より厳しい公差とより優れた製品信頼性を一貫して達成しています。

代表的な用途

整流子端ブラケットは、電気モーターが重要な役割を果たすさまざまな産業で使用されています。

• 電動工具
• 掃除機
• 産業用オートメーション機器
• 自動車用スターターモーター
• 電動ポンプ
• コンプレッサー
• 家庭用電化製品
• 農業機械
• 医療機器
• HVAC システム

すべてのアプリケーションには固有の動作条件があるため、カスタマイズされた設計は、多くの場合、汎用コンポーネントよりも優れた長期パフォーマンスを提供します。

適切な整流子端ブラケットの選択方法

正しい整流子端ブラケットを選択するには、寸法を一致させるだけでは十分ではありません。エンジニアと購買専門家は、決定を下す前に、パフォーマンス要件、動作条件、製造品質を評価する必要があります。ブラケットを適切に選択すると、モーターの効率が向上し、メンテナンスコストが削減され、機器の耐用年数が延長されます。

購入する前に、次の要素を考慮してください。

• 素材の品質:目的の環境に十分な機械的強度、耐食性、熱伝導性を備えた材料を選択してください。
• 寸法精度:精密機械加工により、ベアリングの正しい位置合わせが保証され、シャフトの振れが最小限に抑えられます。
• ベアリングの互換性:ブラケットが指定されたベアリングのサイズと取り付け要件に一致していることを確認してください。
• 熱放散:効率的な熱性能により、連続運転時の過熱を防ぎます。
• 表面処理:保護コーティングは耐食性を向上させ、製品の寿命を延ばします。
• 生産の一貫性:安定した製造プロセスにより、すべての生産バッチにわたって均一な品質が保証されます。
• サプライヤーの経験:経験豊富なメーカーは、技術サポート、カスタマイズされたソリューション、信頼できる品質管理を提供できます。

経験豊富なメーカーと協力することで、顧客は特定のモーター設計に合わせてカスタマイズされた製品を入手できると同時に、要求の厳しいアプリケーションでも一貫したパフォーマンスを確保できます。

標準整流子端金具と精密整流子端金具の比較

耐用年数を延ばすためのメンテナンスのヒント

整流子エンド ブラケットは耐久性を考慮して設計されていますが、定期的なメンテナンスにより、モーターの信頼性が最大化され、予期せぬダウンタイムが最小限に抑えられます。

• ベアリングシートに摩耗の兆候がないか定期的に検査してください。
• モーターハウジングに溜まったゴミやゴミを取り除きます。
• 取付ボルトの締め付けトルクが適正か確認してください。
• 動作中の振動レベルを監視します。
• 磨耗したベアリングはブラケットに損傷を与える前に交換してください。
• 湿気の多い環境での表面腐食を検査します。
• メンテナンス後は、シャフトのアライメントが適切であることを確認してください。

予防メンテナンスはブラケット自体を保護するだけでなく、周囲のモーターコンポーネントも保護し、長期的に修理コストを削減します。

よくある質問

整流子端ブラケットは何をするのですか?

ベアリングをサポートし、ローターのアライメントを維持し、モーター内部部品を保護し、モーターのスムーズで安定した動作に貢献します。

整流子端金具に最適な材質はどれですか?

アルミニウム合金は、軽量構造、耐食性、優れた放熱性を兼ね備えているため、広く好まれています。耐久性の高い用途には、鋳鉄または鋼が必要な場合があります。

加工精度はなぜ重要ですか?

わずかな寸法の偏差でも、ベアリングの位置ずれ、振動の増加、過度の騒音、およびモーターの早期故障の原因となる可能性があります。精密 CNC 加工により、これらの問題を解決できます。

ブラケットはカスタマイズできますか?

はい。多くのメーカーが、さまざまなモーター設計や業界の要件を満たすために、カスタマイズされた寸法、取り付け構造、ベアリング構成、表面処理を提供しています。

ブラケットはどのくらいの頻度で検査する必要がありますか?

点検間隔は使用条件によって異なります。継続的に稼働する産業機器の場合、最適なパフォーマンスを確保するために、定期メンテナンス中の定期検査をお勧めします。

結論

の整流子端金具単なる構造コンポーネントをはるかに超えています。これは、ベアリングのサポート、ローターの位置合わせ、振動の低減、熱放散、電気モーターの長期信頼性において重要な役割を果たします。高品質の材料を選択し、厳しい加工公差を維持し、厳格な品質管理基準に従うことで、メーカーはメンテナンスコストと予期せぬダウンタイムを削減しながら、モーターの効率を大幅に向上させることができます。

業界がより高いパフォーマンス、より長い耐用年数、より優れたエネルギー効率を求め続けるにつれて、精密に設計されたモーターコンポーネントへの投資がますます重要になっています。アプリケーションが産業オートメーション、自動車システム、家庭用電化製品、電動工具、特殊機械に関係するかどうかに関係なく、適切な整流子エンド ブラケットを選択すると、運用上および経済上の目に見えるメリットが得られます。
