インベストメント鋳造が精密金属部品の究極のソリューションとなる理由は何ですか?

インベストメント鋳造ロストワックス鋳造と呼ばれることが多いこの鋳造は、現代の製造において最も正確で汎用性の高い金属成形プロセスの 1 つです。これにより、航空宇宙、自動車、医療、エネルギー、産業機械などの幅広い業界で、複雑な形状、優れた表面仕上げ、厳しい寸法公差の生産が可能になります。この記事では、インベストメント鋳造の動作原理や材料から、利点、限界、コスト要因、実際の用途に至るまで、インベストメント鋳造の全貌を探ります。これは、エンジニア、調達マネージャー、製品設計者が部品の品質を最適化し、生産リスクを軽減し、より多くの情報に基づいて調達を決定する方法を理解できるように設計されています。

目次

• 導入
• インベストメント鋳造とは何ですか?
• インベストメント鋳造プロセスの説明
• 使用される一般的な材料
• 主な利点
• 制限とエンジニアリングソリューション
• 産業用途
• コスト要因
• より良い結果のための設計ガイドライン
• 品質管理と検査
• インベストメント鋳造と他の製造方法の比較
• よくある質問
• 結論
• 連絡先

導入

現代の製造業では、精度、効率、材料性能に対する要求が急速に高まり続けています。航空宇宙や自動車などの業界では、複雑な形状、滑らかな表面、一貫した機械的特性を備えたコンポーネントが必要です。従来の機械加工および鋳造方法では、これらの要求を同時に満たすのが難しいことがよくあります。

インベストメント鋳造は、最小限の後処理で複雑な金属部品を製造できる信頼性の高いソリューションとして際立っています。セラミック材料でコーティングされたワックスパターンを使用することで、メーカーは最も詳細なデザインでも驚くほどの精度で複製できます。のような企業寧波ユナイテッドマシン株式会社はこのテクノロジーを活用して、さまざまな業界の世界中の顧客に高性能コンポーネントを提供してきました。

インベストメント鋳造とは何ですか?

インベストメント鋳造は、ワックスパターンを使用してセラミックの型を作成する製造プロセスです。型が固まったら、ワックスを溶かしてキャビティに溶融金属を流し込みます。このプロセスは、ワックスパターンの犠牲的な性質のため、ロストワックス鋳造としても知られています。

以下を必要とする部品の製造に広く使用されています。

• 高い寸法精度
• 優れた表面仕上げ
• 複雑な内部および外部形状
• 鋳造後の最小限の機械加工

インベストメント鋳造プロセスの説明

インベストメント鋳造プロセスには、いくつかの正確なステップが含まれます。各段階は、最終部品の品質とパフォーマンスに貢献します。

1. パターンの作成

ワックスパターンは射出成形金型を使用して作成されます。これらのパターンは、最終部品の形状を正確に複製します。

2. ワックスツリーの組み立て

複数のワックス パターンが「ツリー」として知られる中心のワックス構造上に組み立てられ、大量生産の効率が可能になります。

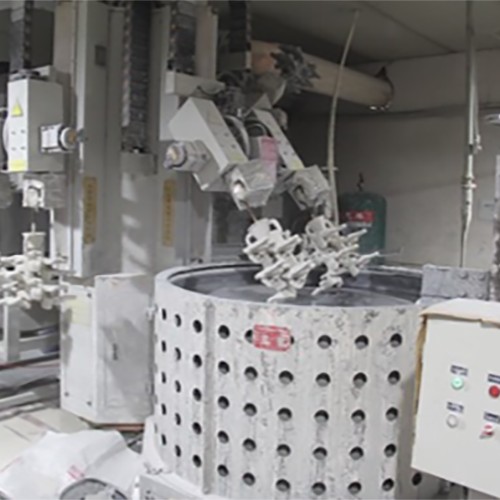

3. セラミックシェルビルディング

ワックスアセンブリをセラミックスラリーに浸し、細かい砂で何度もコーティングして、強力なシェルを形成します。

4. 脱蝋

セラミックの型を加熱するとワックスが溶けて除去され、中空のキャビティが残ります。

5.金属の流し込み

制御された条件下で、溶融金属がセラミック鋳型に注入されます。

6. 冷却と殻の除去

冷却後、セラミックのシェルが取り除かれ、金属鋳物が現れます。

7. 仕上げと検査

最終的な機械加工、研磨、品質検査により、部品が仕様を満たしていることが確認されます。

使用される一般的な材料

インベストメント鋳造は幅広い金属や合金をサポートしており、非常に多用途です。

• ステンレス鋼(304、316、17-4PH)
• 炭素鋼
• アルミニウム合金
• 青銅と真鍮
• ニッケル基超合金（インコネル、ハステロイ）

各材料は、強度要件、耐食性、温度性能、コストを考慮して選択されます。

主な利点

インベストメント鋳造には複数の利点があり、好ましい製造方法となっています。

• 高い寸法精度（±0.1mm可能）
• 滑らかな表面仕上げにより、機械加工の必要性が軽減されます
• 複雑な形状を作成する能力
• 機械加工と比較して材料の無駄を削減
• 小規模生産と大規模生産の両方に適しています

これらの利点により、生産時間と全体的なライフサイクル コストが大幅に削減されます。

制限とエンジニアリングソリューション

インベストメント鋳造にはその利点にもかかわらず、いくつかの制限があります。

• 初期工具コストが高い
• 砂型鋳造と比較して生産サイクルが長い
• 非常に大きなパーツのサイズ制限

ただし、これらの課題は、最適化された設計、バッチ生産戦略、および経験豊富なメーカーとのコラボレーションを通じて軽減できます。寧波ユナイテッドマシン株式会社

産業用途

インベストメント鋳造は、複数の業界で広く使用されています。

• 航空宇宙部品（タービンブレード、構造部品）
• 自動車部品（ターボチャージャー、エンジンコンポーネント）
• 医療機器（手術器具、インプラント）
• 産業機械（ポンプハウジング、バルブ）
• エネルギー部門のコンポーネント (石油およびガス付属品)

コスト要因

コスト要因を理解することは、生産効率の最適化に役立ちます。

より良い結果のための設計ガイドライン

適切な設計により、製造性が向上し、コストが削減されます。

• 応力集中を軽減するために鋭い内側の角を避けてください
• 均一な肉厚を維持する
• 可能な限りアンダーカットを最小限に抑える
• 離型時の抜き勾配を考慮する
• 後処理を最小限に抑える設計

成功するには、エンジニアとメーカー間の優れた設計協力が不可欠です。

品質管理と検査

インベストメント鋳造の生産においては、品質保証が非常に重要です。一般的な検査方法には次のようなものがあります。

• 三次元測定機による寸法測定
• 内部欠陥のX線検査
• 超音波検査
• 表面粗さ解析
• 機械的特性試験

これらのプロセスにより、すべてのコンポーネントが厳格な性能基準を満たしていることが保証されます。

インベストメント鋳造と他の製造方法の比較

よくある質問

Q1: インベストメント鋳造から最も恩恵を受ける業界は何ですか?
A: 航空宇宙、自動車、医療、エネルギー業界は、精度の要件により大きな恩恵を受けています。

Q2: インベストメント鋳造は大量生産に適していますか?
A: はい、特に一貫性が重要な中量から大量生産の場合に当てはまります。

Q3: インベストメント鋳造の精度はどのくらいですか?
A: 設計や材質にもよりますが、±0.1mm程度の公差を実現できます。

Q4: 機械加工に対する最大の利点は何ですか?
A: 材料を過度に無駄にすることなく複雑な形状が可能になり、加工時間が短縮されます。

Q5: 高温用途にも対応できますか?
A: はい、特にニッケル基超合金を使用する場合は可能です。

結論

インベストメント鋳造は、依然として高精度の金属部品を製造するための最も強力な製造技術の 1 つです。複雑な形状、優れた表面品質、および材料の柔軟性を提供できるその能力により、現代のエンジニアリング用途には不可欠なものとなっています。慎重な計画と初期投資が必要ですが、パフォーマンスと効率における長期的なメリットは大きくなります。

などの経験豊富な製造パートナーと協力して、寧波ユナイテッドマシン株式会社,企業は優れた製品品質、生産リスクの軽減、国際競争力の向上を実現できます。
